ZYD-F交流頻率變送器測量量程寬可達0~100Hz 輸出4~20mA.DC，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛的應用。

選型說明

選型舉例：ZYD-F-H1-V4-O1-P1；描述：此為紹興中儀的交流電頻率傳感器，量程：45~55Hz/220Vac　輸出4~20mAdc　供電：AC220V。

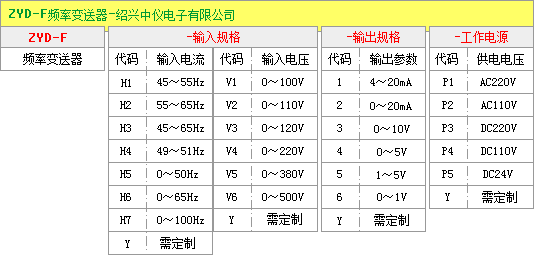

ZYD-F系列交流頻率傳感器選型圖

技術參數

·輸入負載：≤0.1VA
·最大過載輸入電壓：2 倍額定輸入（連續）信號10s
·頻率傳感器精度：±0.2%R.O，±0.5%R.O
·響應時間：≤400msec.
·輸出電壓：0~10Vdc(負載電阻＝輸入電壓/10mA)
·輸出電流：0~20mAdc ,4~20mAdc（負載電阻＝10V/輸出電流）
·輸出波紋：≤0.5%RO(峰峰值)
·工作環境：0~50℃/小于 95%相對濕度（無冷凝狀態）
·貯存環境：-20~70℃/小于70%相對濕度（無冷凝狀態）
·使用電源：AC220±10%，50Hz 可訂制特殊規格（DC12V，24V，48V，110V，220V±20%）
·隔離：輸入/輸出/電源/外殼
·電源消耗：DC約3W，AC 約4VA
·外殼材料：ABS 防火材料
·重量：約450 克
·耐壓強度：AC2KVrms/min
·絕緣阻抗：DC500V時大于100MΩ
·外形尺寸：112（L）×65（W）×70（H）mm
·安裝方式：35mm標準導軌、底座螺釘安裝。

使用說明

請嚴格按照頻率變送器端子定義圖規定連接輸入輸出信號，否則變送器可能會損壞或輸出值會發生錯誤。

圖：交流頻率傳感器接線

接線說明

變送器出廠均已準確調定，用戶連接無誤后即可通電工作。變送器對于輔助電源沒有特殊要求，多只變送器可以共用一組電源。如購買市售穩壓電源時，要求該電源的隔離電壓≥2000VAC，直流輸出紋波＜10mV。

對于需測試變送器的準確度，則應在如下條件下進行：

a) 精度為0.05級以上的標準信號源及0.05級以上的測量儀表；
b) 輔助電源：標稱值±0.5％，紋波≤5mV；環境溫度：25℃±5℃；相對濕度：RH(45～75)％；

頻率變送器采用標準DIN35導軌卡式安裝，使用方便。

安裝說明

①把變送器固定卡槽下側勾在安裝導軌上；
②向上推動變送器并旋轉使變送器上側卡口壓向卡軌，則變送器安裝卡軌上；
③從卡軌拆下時，按圖示向上推動并旋轉提出變送器上側，即可將變送器取出；

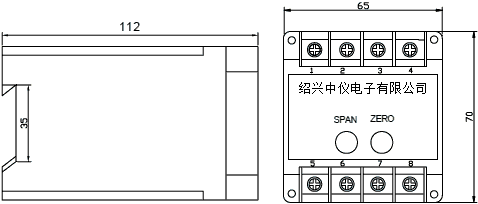

ZYD-F交流頻率變送器安裝外形圖
