ZYG600H信號隔離器(HART)給現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后，向控制系統或其它儀表輸出直流電流或電壓信號。

ZYG600H信號隔離器(HART)采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。

選型說明

ZYG6H	XX	-X	-X	-X	-D	選型說明
通道配置	11					一入一出
	22					二入二出
信號類型		A				電流信號
		P				帶配電
輸入信號			A			4～20mA HART信號
輸出信號				1		4～20mA HART信號
供電電源					D	DC24V

主要技術參數

◆供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗（24VDC供電時）：<50mA（1入1出）；<100mA（2入2出）

◆輸入參數

輸入信號：4~20mA；HART信號

輸入阻抗：約 50Ω

給變送器的配電：20mA時，≥18V（出廠默認）、若需要更大配電（如≥22V），請訂貨時注明

最大輸入電流：約 24mA

◆輸出參數

輸出電流：4~20mA；HART信號

負載電阻：≤350Ω（出廠默認，可指定負載）、HART通信時，負載電阻RL：≥250Ω

◆綜合參數

標準精度：±0.1%

溫度漂移：0.01%F.S./℃

響應時間：< 10ms

隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

工作環境溫度：-20℃～＋60℃

儲存環境溫度：-40℃～＋80℃

機殼材質/防護等級：阻燃ABS/IP20

外形尺寸：16×116×110（mm）

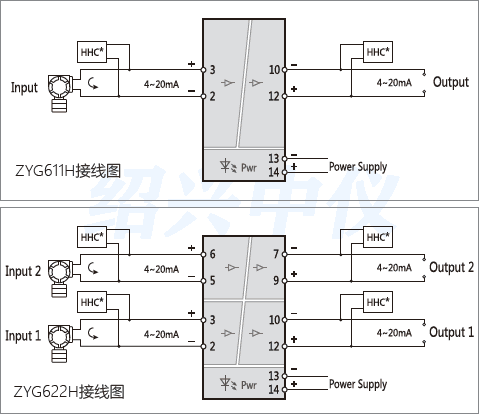

接線說明圖

端子接線：ZYG600H信號隔離器(HART)接線電纜采用橫截面為0.5~ 2.5mm2實芯線或多芯線。

以上為ZYG600H信號隔離器(HART)的接線方法圖及接線要點。
