TM6043電流信號隔離器一進二出

常用型號：TM6043-AAA、TM6043-PAA

·給變送器提供配電電壓

·4~20mA 輸入

·4～20mA或1~5V輸出

·24V獨立的電源供電

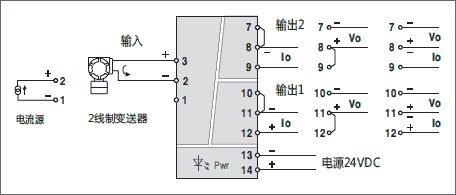

TM6043-PAA接線圖說明

選型參數：

TM6041：一進一出；TM6043：一進二出；TM6044：二進二出；

輸入：A：4~20mA，P：4~20mA帶配電。

輸出：A：4~20mA，B：0~20mA，C：0~10mA；1：1~5V、2：0~5V、3：0~10V。

隔離器特點

該隔離器適用于給現場的變送器提供隔離的直流電源，并接受來自該變送器的4~20mA電流信號輸入，也可以用于接受4~20mA電流源信號輸入經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出直流信號。

采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

標準35mmDIN導軌卡式安裝。可拔插的接線插頭端子,彈簧壓緊連接。

主要技術規格

●輸入

輸入信號:4~20mA

輸入阻抗:25Ω

給變送器的配電:20mA時,>18V(出廠默認)，

若需要更大配電(如≥22V)，訂貨時注明最大輸入電流:約24mA

●輸出

輸出信號:4~20mA,1~5V或其它指定信號

負載電阻:4~20mA 輸出時，<550Ω(出廠默認)、1~5V輸出時，≥100KΩ

輸出紋波:<10mVp-p

●供電電源

供電電壓范圍:20~30VDC

額定供電電壓:24VDC

電流消出(24VDC供電時):

<50mA(1入1出);<65mA(1入2出);<100mA(2入2出)

●綜合參數

標準精度:±0.1%

溫度漂移:±0.015%/℃

響應時間:<10ms

隔離能力:輸入-輸出-電源之間 1.5KV,1min,50Hz

絕緣電阻:輸入-輸出-電源之間 ≥100MQ/500VDC

工作環境溫度:-20~+60°C

儲存環境溫度:-40~+80°C

機殼材質/防護等級:PC聚聚碳酸脂)材料/IP20

外形尺寸:16x116x110(mm)
