FPAX三相電流變送器是一種能將被測三相交流電流轉換成按線性比例輸出的直流電流或電壓的儀器。配以相應的指示儀表或裝置，可在電力系統交流電路中實現對電流的測量和控制，可同時測量三路交流電流。

FPAR、FPVR 與FPA、FPV、FPAX、FPVX 的區別是真有效值變換，不隨波形畸變影響測量精度，因此特別適用于波形畸變嚴重的地區。

選型參數

圖：FPA鐵殼交流電流變送器型號表

常用型號：FPA-A2-F1-P2-O3，F(xiàn)PA-A2-F1-PD1-03。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降，最大15V壓降（可選）

　·電壓輸出 額定2mA，最大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%~120% 額定頻率 90%~110%

◆ 允許過量輸入：

　·電流 3倍連續 10倍30秒 50倍1秒，

　·電壓 最大2倍連續

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆ 沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度最小±3%，零點最小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

使用說明

鐵殼電流變送器說明圖

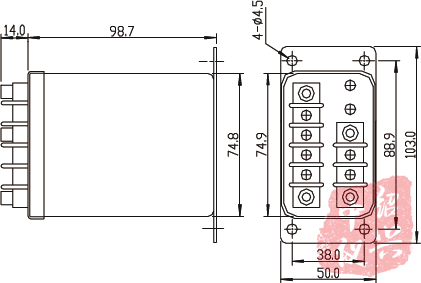

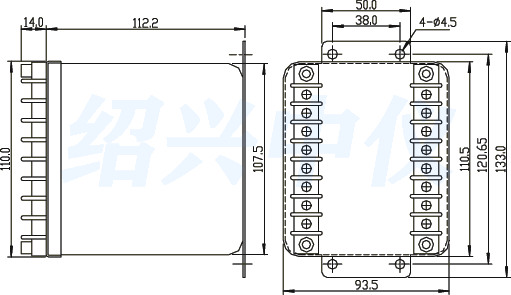

圖：鐵殼交流變送器安裝規格

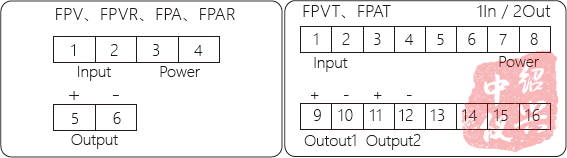

圖：鐵殼電流變送器安裝說明

FPAX三相電流變送器廠家

紹興中儀電子精選FPAX三相電流變送器（鐵殼），公司主營：溫度儀表、液位儀表、壓力儀表、電量?jī)x表、記錄儀表、數顯儀表及自控系統等自動化儀表，特殊需求可定制
