ZYG600TC熱電偶輸入信號隔離器接收熱電偶或毫伏信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它儀表。智能型的溫度變送器，有USB編程接口，可以用適配電纜連接這個溫度變送器和PC機，在PC機上通過軟件編程設定輸入的熱電偶類型和測量范圍。

熱電偶輸入信號隔離器采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。

標準的35mmDIN 導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。可以與單元組合儀表及DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。

選型說明

ZYG6	XX	-X	-X	-X	-D	選型說明
通道配置	11					一入一出
	12					一入二出
	22					二入二出
信號類型		TC				熱電偶信號
輸入信號			X			見下表
輸出信號				X		見下表
供電電源					D	DC24V

輸入信號	代碼		輸出信號	代碼
	K（0~1000℃）默認	01		4~20mA	A
	T（測量范圍）	02		0~20mA	B
	E（測量范圍）	03		1~5V	C
	J（測量范圍）	04		0~5V	D
	K（測量范圍）	05
	N（測量范圍）	06
	R（測量范圍）	07
	S（測量范圍）	08
	B（測量范圍）	09

注明：

訂貨時應寫明熱電偶輸入信號隔離器的輸入類型和分度號以及量程范圍，如未寫明則產品發貨時將按出廠默認設定提供。

熱電偶量程及測量誤差表

熱電偶類型		溫度范圍（℃）	最小量程（℃）	絕對誤差	基本誤差
熱電偶	T	-200～400	50	±1℃	±0.1%
	E	-200～1000	50	±1℃	±0.1%
	J	-200～1200	50	±1℃	±0.1%
	K	-200～1372	50	±1℃	±0.1%
	N	-200～1300	50	±1℃	±0.1%
	R	-50～1768	500	±3℃	±0.1%
	S	-50～1768	500	±3℃	±0.1%
	B	320～1820	500	±3℃	±0.1%
毫伏信號		-80～＋80mV	5mV	±40uV	±0.1%

注明：

1、表中未列出的其它熱電偶分度號，也可指定訂貨。

2、表中所列的基本誤差和絕對誤差兩欄，應用時取兩者之間的較大值。

3、熱電偶輸入時的測量誤差應加上冷端補償：±1℃

主要技術指標

◆供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗（24VDC供電時）：<30mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）

◆輸入?yún)?shù)（可以通過PC機及軟件編程設定）

熱電偶：K；E；S；B；R；T；N；W；J等

溫度量程范圍：根據連接的傳感器類型（參見量程表）

可選毫伏信號輸入：±80mV范圍

最小毫伏量程：5mV

◆輸出參數

輸出電流：4～20mA；其它指定電流

輸出電壓：1～5V；其它指定電壓

負載電阻：4~20mA輸出時，≤350Ω（出廠默認，可指定負載）

◆綜合參數

冷端溫度誤差：±1℃

冷端溫度補償范圍：-20℃~+60℃（補償電阻已裝在儀表內部）

溫度漂移：0.01%F.S./℃

響應時間：< 0.4s

隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

工作環境溫度：-20℃～＋60℃

儲存環境溫度：-40℃～＋80℃

機殼材質/防護等級：阻燃ABS/IP20

外形尺寸：16×116×110（mm）

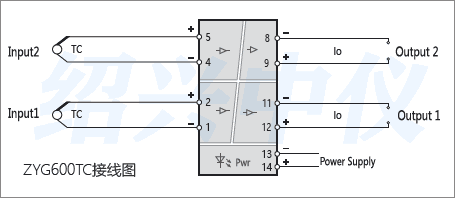

接線說明圖

端子接線：接線電纜采用橫截面為0.5~2.5mm2實芯線或多芯線。
