更新時間：2023年02月27日
熱電偶測溫儀原理
熱電偶測溫儀是利用物理學中的賽貝克效應制成的溫敏傳感器。當兩種不同的導體A和B組成閉合回路時，就構成了一個熱電偶，顯示屏可直接將熱電偶測得的溫度值正確顯示出來。
熱電偶傳感器是接觸式測溫中應用較廣的熱電式傳感器，VA8060在工業用溫度傳感器中占有及其重要的地位。它結構簡單、制造方便、測溫范圍寬、熱慣性小、準確度高、輸出信號便于遠傳。
熱電偶測溫儀使用方法
為了使熱電偶的熱響應時間具有可比性，國家標準規定：熱響應時間應在專用水流試驗裝置上進行。該裝置的水流速度應保持0.4±0.05m/s，初始溫度在5-45℃的范圍內，溫度階躍值為40-50℃。在試驗過程中，水的溫度變化應不大于溫度階躍值的±1%。被試熱電偶的置入深度為150mm或設計的置入深度。
由于熱電偶在室溫附近熱電勢很小，熱響應時間不容易測出，因此國家標準規定可采用同規格的K型熱電偶的熱電極組件替換其自身的熱電極組件，然后進行試驗。
1. 顯示方式：四位數字液晶顯示
2. 分辨率：0.1℃/0.1℉（1000℃以下）;1℃/1℉（1000℃以上）
3. 量程：K型：-200℃～1300℃(-328℉～2372℉ )、J型：-200℃～1200℃(-328℉～2192℉)
4. 精度：(-200～-100℃) ±(0.2%讀數+1.5℃)、(-100～1300℃) ±(0.1%讀數+1.0℃)、(-328～-148℉) ±(0.2%讀數+3℉)、(-148～2372℉) ±(0.1%讀數+2℉)
5. 采樣率：1次/秒
6. 自動關機：約20分鐘，可轉換為“取消”
7. 操作環境：0℃～50℃(32℉～122℉)，0～80%RH
8. 存儲環境：-20℃～60℃(-4℉～140℉)，0～80%RH
9. 配件：K型熱電偶線2條
VA8060雙路熱電偶測溫儀的替代新產品如下

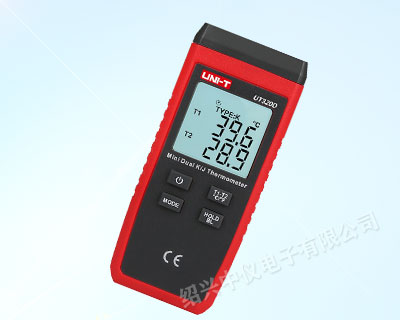

UT320D雙通道熱電偶測溫儀，可任意搭配K/J熱電偶探頭。組成結構簡單，使用便捷。體積小，重量低，攜帶起來相對方便，量程為-50～1300℃，較非接觸式測溫儀可測量的范圍更大，且更穩定。同時由于是依賴熱電偶進行測溫，可以應付絕大多數的復雜環境與不規則的待測物。特別是需要測量液體內部溫度或者氣體溫度時，都能完美勝任工作。
技術指標
量程-50~1300℃（K型）/-50~1200℃（J型）
精度±（0.5%+1），分辨率0.1℃
實時刷新速率高達：4次/秒
可任意搭配K/J熱電偶探頭
最大值/最小值測量模式與數據保持模式
白色背光燈顯示，自動關機模式選擇
華氏度與攝氏度間的單位切換
儀表符合CE歐洲共同體標準
雙通道熱電偶測溫儀，可以實現雙通道測溫，可連接兩個外置的K型熱電偶溫度探頭。
| 量程 | 分辨力 | 準確度±(a%讀數+b字數)相對參考機 | 說明 | |||||
|---|---|---|---|---|---|---|---|---|
| -50~1300℃ | 0.1℃ (0.1℉) | ±1.8℃（-50℃-0℃） ±[0.5%rdg+1℃](0℃-1000℃） ±[0.8%rdg+1℃](1000℃-1300℃） | K型熱電偶 | |||||
| -50~1200℃ | 0.1℃ (0.1℉) | ±1.8℃（-50℃-0℃） ±[0.5%rdg+1℃](0℃-1000℃） ±[0.8%rdg+1℃](1000℃-1200℃） | J型熱電偶 | |||||
| 0.1℃ (0.1℉) | T1-T2與T1-T2的差值比較，3個字或3個字以內即為合格 | T1-T2 | ||||||
| 功能描述 | ||||||||
| 測量溫度 | T1，T2 | 常規測溫，實時讀值，顯示T1，T2符號 | ||||||
| 測量溫差 | T1-T2 | 溫差讀值，顯示T1-T2符號 | ||||||
| 單位轉換 | ℃/℉ | 分別以攝氏度和華氏度為單位讀值，顯示℃/℉符號 | ||||||
| 最值測量 | MAX/MIN/AVG | LCD始終鎖定最大讀值、最小讀值或平均讀值，顯示MAX/MIN/AVG符號 | ||||||
| K/J測量 | TYPE:K/J | K、J熱電偶的選擇，顯示TYPE:K/J符號 | ||||||
| 數據保持 | HOLD | 保持LCD讀值，顯示HOLD符號 | ||||||
| 低電量提示示 | 3.3V±0.4V | 當電池電壓降至2.9～3.7V時，LCD顯示欠壓符號，需更換電池 | ||||||
| 背光顯示 | BL | 可在光照條件不佳環境下使用，手動開啟或關閉背光 | ||||||
| 自動關機 | 5min | 該功能設定后，5分鐘產品會自動關機。具有自動關機與不關機選擇功能，產品關機后自動保存該功能的當前選擇，即：在開機狀態下長按電源鍵，產品可在自動關機與不關機間切換，當設定了自動關機功能，LCD顯示圖標。 | ||||||
| 按鍵功能 | ||||||||
| 按鍵名 | 按鍵功能描述 | |||||||
| 電源 | 電源鍵 短按0.5秒：開機；短按：關機 長按：自動關機開關（關機保存） | |||||||
| T1-T2/℃/℉ | 溫差鍵/單位切換鍵 短按：顯示溫差T1-T2 長按：溫度單位切換（關機保存） | |||||||
| MODE | 模式切換鍵 短按：依次顯示最大值、最小值、平均值和實時值（開機默認實時值） 長按：J型與K型熱電偶切換（關機保存） | |||||||
| HOLD/BL | 數據保持/背光鍵 短按：數據保持或釋放 長按：背光開啟或關閉（開機默認關閉） | |||||||
| 一般特征 | ||||||||
| 電源 | 1.5V AAA電池Battery鋅錳3個 | |||||||
| 工作電流 | <35mA | |||||||
| 關機電流 | <10uA | |||||||
| 工作溫度 | 0℃~40℃ | |||||||
| 工作濕度 | 相對濕度≤80%RH | |||||||
