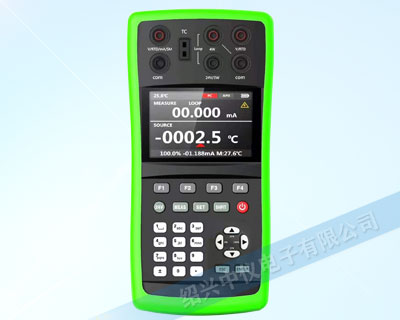

ET1625高精度多功能過程校準器是一款高精度、手持式的過程信號測量/輸出儀表，能同時測量與輸出電壓、電流、電阻、熱電偶、熱電阻、頻率、脈沖、開關量等各種工業過程信號；內置HART功能、可完全替代HART手操器。

產品能代替電流信號源、電壓信號源、電阻箱、電子電位差計、頻率計、HART手操器等測量校準儀器。主要應用于工業現場信號校準、故障診斷；也適用于化工、軍工及各類研究所、實驗室的信號測量與校準。本產品是一款功能強大、符合現場和實驗室使用的標準級工業過程檢測儀表。

基本功能

●測量/輸出:電壓、電流、電阻、頻率、脈沖、開關量，其中電流輸出支持有源、無源；

●以溫度形式模擬熱電阻、熱電偶；

●可模擬二線制變送器；

●電阻測量可選二、三、四線3種方式；

●兩個相互隔離的通道，支持同步測量、輸出；

●可提供手動階躍、自動階躍、自動步進和手動步進功能；

●采用3.5寸TFT液晶屏，分辨率480*320；

●可同時顯示測量和輸出數據，也可單獨顯示測量或輸出數據；

●5000mAh鋰電池供電；

●具有自動電源關閉功能、時間可設，適合現場使用；

●提供DC24V回路電源，以供現場調試之用；

●熱電偶測量和輸出提供內置、外置和手動3種冷端溫度補償方式，其中外置參考端采用A級Pt100鉑電阻；

●熱電偶種類：R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526；

●熱電阻種類：PT100-385，PT100-392，PT100-JIS，PT200-385，PT500-385，PT1000-385，Cu10，Cu50，Cu100，Nil20，BA1，BA2，PT10；

●HART功能(選配）：可完全替代HART手操器，設置或校準智能變送器量程，強制智能變送器的輸出電流在固定數值上（如20mA、12mA、4mA），設置線性或開方功能、可以對變送器的壓力傳感器進行HART清零等；

技術指標

型號				ET1625	ET1625H		備注
電壓輸出	量程	100mV	分辨率	0.1μV			最大負載電流<=2.5mA
			精度	0.008%RD+0.003%FS
		1V	分辨率	1μV
			精度	0.008%RD+0.002%FS
		10V	分辨率	10μV
			精度	0.008%RD+0.002%FS
電流輸出（有源和無源）		30mA	分辨率	0.1μA			有源輸出最大負載電壓20V
			精度	0.008%RD+0.003%FS
頻率輸出	量程	100Hz	分辨率	0.001Hz			最大負載電流≤2.5mA
			精度	0.01%FS
		1kHz	分辨率	0.01Hz
			精度	0.01%FS
		10kHz	分辨率	10Hz
			精度	0.01%FS
電阻輸出	量程	50Ω	分辨率	0.1mΩ			激勵電流0.4-4mA
			精度	0.008%RD+30 mΩ
		500Ω	分辨率	1mΩ			激勵電流0.1-2mA
			精度	0.008%RD+30 mΩ
		5000Ω	分辨率	10mΩ			激勵電流0.04-0.4mA
			精度	0.008%RD+100 mΩ
脈沖輸出	量程	10Hz(1~100000)	1cyc	±2dig			最大負載電流≤2.5mA
		1kHz(1~100000)
		100kHz(1~100000)
開關量輸出	量程	100Hz(1Hz~110Hz)	分辨率	0.01Hz
			精度	±2dig
		1kHz(0.1kHz~1.1kHz)	分辨率	1Hz
			精度	±2dig
		10kHz(1kHz~11kHz)	分辨率	0.1kHz
			精度	±2dig
		100kHz(10kHz~110kHz)	分辨率	1kHz
			精度	±2dig
24輸出		24V		±10%FS			回路輸出
熱電阻輸出				詳見熱電阻表
熱電偶輸出				詳見熱電偶表
電壓測量	量程	200mV	分辨率	0.1μV
			精度	0.008%RD+0.003%FS
		2V	分辨率	1μV
			精度	0.008%RD+0.002%FS
		20V	分辨率	10μV
			精度	0.008%RD+0.002%FS
		200V	分辨率	0.1mV
			精度	0.008%RD+0.002%FS
電流測量	量程	20mA	分辨率	0.1μA
			精度	0.008%RD+0.003%FS
		200mA	分辨率	1μA
			精度	0.008%RD+0.003%FS
頻率測量	量程	100Hz	分辨率	0.001Hz			最大負載電流≤2.5mA
			精度	0.01%FS
		1kHz	分辨率	0.01Hz
			精度	0.01%FS
		10kHz	分辨率	10Hz
			精度	0.01%FS
電阻測量(四線)	量程	50Ω	分辨率	0.1mΩ			激勵電流1mA
			精度	0.008%RD+30 mΩ
		500Ω	分辨率	1mΩ
			精度	0.008%RD+30 mΩ
		5000Ω	分辨率	10mΩ			激勵電流0.1mA
			精度	0.008%RD+100 mΩ
電阻測量(二三線)	量程	50Ω	分辨率	0.1mΩ
			精度	0.008%RD+30 mΩ(3線)；0.008%RD+80 mΩ(2線)
		500Ω	分辨率	1mΩ
			精度	0.008%RD+50 mΩ(3線)；0.008%RD+80 mΩ(2線)
		5000Ω	分辨率	10mΩ
			精度	0.008%RD+200 mΩ
開關量測量				CLOSE/OPEN			激勵電流1mA
熱電阻測量				詳見熱電阻表
熱電偶測量				詳見熱電偶表
HART						有

熱電阻表

分度號	溫度范圍	分辨率	準確度	備注
PT10	-200-850℃	0.01℃	0.2℃	四線測量
PT100-385	-200-850℃	0.01℃	0.1℃
PT100-392	-200-850℃	0.01℃	0.1℃
PT100-JIS	-200-850℃	0.01℃	0.1℃
PT200-385	-200-630℃	0.01℃	0.1℃
PT500-385	-200-630℃	0.01℃	0.2℃
PT1000-385	-200-650℃	0.01℃	0.1℃
Cu10	-100-260℃	0.01℃	0.5℃
Cu50	-50-150℃	0.01℃	0.2℃
Cu100	-50-150℃	0.01℃	0.2℃
BA1	-200-650℃	0.01℃	0.4℃
BA2	-200-650℃	0.01℃	0.25℃
Ni20	-80-260℃	0.01℃	0.3℃

熱電偶表

分度號	溫度范圍	分辨率	準確度	備注
K	-200-0℃ 0-1372℃	0.1℃	0.4℃ 0.3℃	不包含冷端補償精度
R	-50-0℃ 0-1768℃	0.1℃	0.9℃ 0.7℃
S	-50-0℃ 0-1768℃	0.1℃	0.9℃ 0.6℃
E	-50-0℃ 0-1000℃	0.1℃	0.5℃ 0.4℃
J	-200-0℃ 0-1200℃	0.1℃	0.3℃ 0.2℃
T	-100-0℃ 0-400℃	0.1℃	0.6℃ 0.3℃
L	-200-900℃	0.1℃	0.2℃
N	-200-0℃ 0-1300℃	0.1℃	0.7℃ 0.5℃
B	600-1820℃	0.1℃	0.7℃
U	-200-0℃ 0-400℃	0.1℃	0.6℃ 0.4℃
XK	-200-800℃	0.1℃	0.5℃
WRE325	0-1500℃	0.1℃	0.6℃
WRE526	0-1500℃	0.1℃	0.6℃

注：內置冷端補償精度0.5℃

-100～0℃	±0.5℃
0～400℃	±0.2℃

注：參考端溫度為0℃；內部測溫探頭誤差：±0.2℃，遵循ITS-90國際溫標。
