ZYW-EX390R電量無紙記錄儀采用集成電路及數字采樣技術，對三相電氣線路中的交流電流/電壓、有功功率、無功功率、視在功率、功率因數、工頻周波、諧波、有功電能、無功電能、四象限電能、波峰系數及不平衡度等進行實時測量顯示與在線分析。

電量無紙記錄儀采用3.5英寸320*240點陣TFT高亮度彩色圖形液晶顯示，LED背光，畫面清晰、視角寬。本機具有模擬量輸出、通訊輸出及累積脈沖輸出功能，支持RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，Micro SD卡，支持干接點數字信號輸入，功能強大，性價比高。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。

技術參數

測量參數	測量范圍	測量誤差	分辨力	過載
測量電壓	0.0～500.0V/AC	±0.2%F.S	0.1V	持續120%；瞬時2倍/30S
測量電流	0.01～5A/AC	±0.2%F.S	0.001A	持續120%；瞬時2倍/30S
有功功率	U*I*COSΦ	PF=1.0； ±0.5%F.S	0.1W
有功電能	99999.99 MWh		0.01KWh
無功功率	U*I*SINΦ	PF=0.0； ±0.5%F.S	0.1Var
無功電能	99999.99 MVarh		0.01KVarh
視在功率	U*I	±0.5%F.S	0.1VA
視在電能	99999.99 MVAh		0.01KVAh
功率因數	-1.000～1.000	±0.05	0.001
工頻周波	45～65 Hz(50～500V)	±0.05Hz	0.01Hz
諧波	2～31次

電壓輸入	輸入范圍：0.0～500.0V AC 輸入阻抗：500KΩ
電流輸入	輸入范圍：0.01～5A AC 輸入阻抗：＜0.1Ω
輸出信號	模擬量輸出：4～20mA（負載電阻≤480Ω）、0～20mA（負載電阻≤480Ω）、0～10mA（負載電阻≤960Ω） 1～5V（負載電阻≥250KΩ）、0～5V(負載電阻≥250KΩ)
	報警輸出：繼電器控制輸出—AC220V/2A、DC24V/2A（阻性負載）
	通訊輸出：RS485/RS232通訊接口，波特率4800～38400bps可設置，采用標準MODBUS RTU通訊協議 RS485通訊距離可達1公里；RS232通訊距離可達：15米。 EtherNet通訊接口，通訊速率10M/100M自適應。
	累積脈沖輸出：可選擇總有功電能、總無功電能、總視在電能的累積脈沖輸出，輸出為OC門
數據備份	支持U盤和SD卡進行數據備份與轉存，容量為4～32GB
接線端子	額定電流：5A，額定電壓：500V
使用環境	環境溫度：-10～60℃；相對濕度：≤85%RH；避免強腐蝕氣體。
工作電源	AC120～240V(開關電源)，50/60Hz；DC 20～28V(開關電源)。
功耗	≤8W
結構	標準卡入式

功能參數說明

功能參數		EX390R-C	EX390R-S
外觀精度	顯示	LCD	LCD
	規格尺寸	96*96*115mm	120*120*115mm
電力參數	電壓、電流、線電壓	■	■
	平均電壓、平均電流	■	■
	分相及總有功/無功/視在功率	■	■
	分相及總功率因素	■	■
	頻率、需量、zui大zui小值	■	■
諧波參數	諧波電壓、電流	■	■
	基波矢量圖	■	■
	諧波電壓、電流波形	■	■
電網質量	電壓THD瞬時值	■	■
	電流THD瞬時值	■	■
	電壓波峰系數	■	■
	電流波峰系數	■	■
	不平衡度瞬時值	■	■
費率電度	有功/無功/視在總電能	■	■
	四象限電能	■	■
	復費率電能	■	■
	歷史電能	■	■
電量記錄	實時曲線	■	■
	歷史曲線	■	■
	打印曲線	■	■
文件管理	U盤和SD卡數據備份與轉存	■	■
累積脈沖輸出		兩路□	兩路□
模擬量輸出		兩路□	四路□
報警輸出		兩路□	兩路□
RS485/RS232通訊接口		□	□
以太網通訊		□	□
RS232C打印功能		-	□
干接點數字信號輸入		兩路□	四路□

使用說明

左圖：

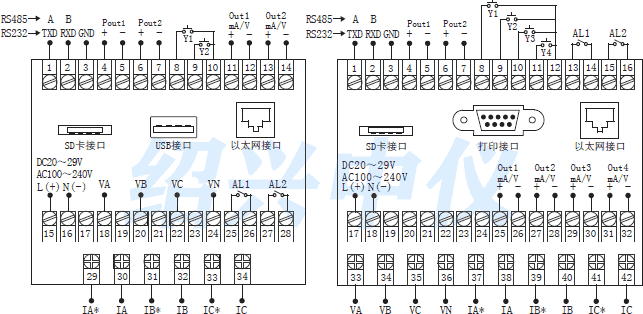

EX390R電量無紙記錄儀接線圖

注意事項

1、建議用戶在外接CT、PT時，在本儀表和CT、PT之間采用接線端子排連接，以方便儀表的拆卸。

2、當電流信號以CT方式接入時，請注意CT同名端。

3、用戶需根據所采用的PT不同選擇額定電流合適的保險絲。

4、為保證測量數據的準確度，必須正確接入電壓、電流測試信號。當被測試電壓小于儀表電壓量程，可以直接接入;否則，必須經電壓互感器PT接入。當被測試電流小于儀表電流量程，可以直接接入;否則，必須經電流互感器CT接入。

5、電量無紙記錄儀接線時確保輸入電流與電壓相序一致，否則會出現顯示數值與符號錯誤，同時確保電流進出線連接正確(打*號端子接進線)。
