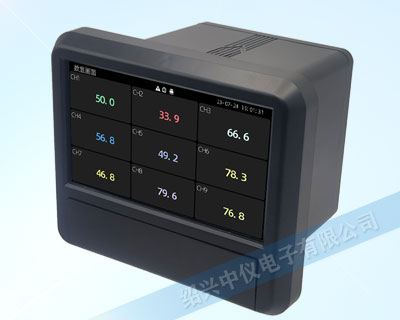

概述

ZYW-U3彩屏無紙記錄儀具有36路模擬量輸入、8路繼電器報警輸出、2路RS-485通訊接口、24VDC配電輸出、USB接口。采集的數據存儲在內部存儲器中，它能以曲線、工程量數據等多種形式顯示實時數據或追憶歷史數據，可將數據通過RS-485通訊接口遠傳到上位機中進行進一步分析，也可以通過 USB 接口實現數據轉存。

U3如同PLC一樣，用戶可根據自己的需求定制運算公式，實現對數據的二次處理，并對該數據顯示、報警和記錄。自帶Modbus主站功能，可以讀取其他設備數據，并對該數據顯示、報警和記錄。

ZYW-U3彩屏無紙記錄儀集顯示、處理、記錄、報警等多種功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。

主要功能

7英寸高清彩屏	流量累積與溫壓補償	線性修正
36通道萬能輸入	基本運算函數	斷線處理功能
8路繼電器報警	USB接口	中英文雙語，自由切換
2路RS-485通訊接口	24VDC配電	支持中文位號組態

主要參數

項目	可編程無紙記錄儀說明
顯示畫面	7英寸TFT真彩液晶顯示屏，分辨率 800*480，高清晰LED背光，三側接近零視角的超寬視覺感受
輸入信號	電流：4～20mA、0～20mA、0～10mA 電壓：0～5V、0～10V、1～5V、0～20mV、0～100mV 熱電阻：Pt100、Cu50 熱電偶：B、S、K、E、T、J、R、N
輸出信號	報警輸出：繼電器常開觸點輸出，觸點容量2A/250VAC
	饋電輸出：DC24V，150mA
	通訊輸出：RS485 通訊接口，采用標準MODBUS RTU 通訊協議
數據備份	支持U盤進行數據備份與轉存
存儲容量	內部存儲器容量128M Byte
記錄間隔	1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小時
存儲時長	11天（間隔1秒）—39600天（間隔1小時）
權限管理	禁止未經授權的人隨意改動儀表的配置、參數以及儀表的工作狀態，保證設備和被控對象的安全。
采樣周期	1S
測量精度	0.2%FS
產品尺寸	外形尺寸：195×165×155mm，開孔尺寸：138×138mm
工作電源	AC100～240V，50/60Hz/DC24V±10%
功耗	≤30W
使用環境	環境溫度 ：-20～60℃；相對濕度：5～95%RH（無結露）

選型代碼

ZYW-U3	彩屏無紙記錄儀（通道板隔離）
ZYW-U3PRO	彩屏無紙記錄儀（全通道隔離）
輸入通道數量		01	1通道模擬輸入*
		...	n通道模擬輸入
		36	36通道模擬輸入
繼電器報警輸出			04	4路報警輸出*
			8	8路報警輸出
流量積算					0	無流量積算*
					1	帶流量積算+溫壓補償
通訊功能							D4	RS485
							D5	RS485+Modbus主站
基本運算									0	無
									FC1	基本運算
供電電源										A	AC220V
										D	DC24V
注： ZYW-U3與U3PRO區別在于電路設計的光耦隔離不同，U3通道之間無光耦隔離，U3PRO通道之間路路光耦隔離。

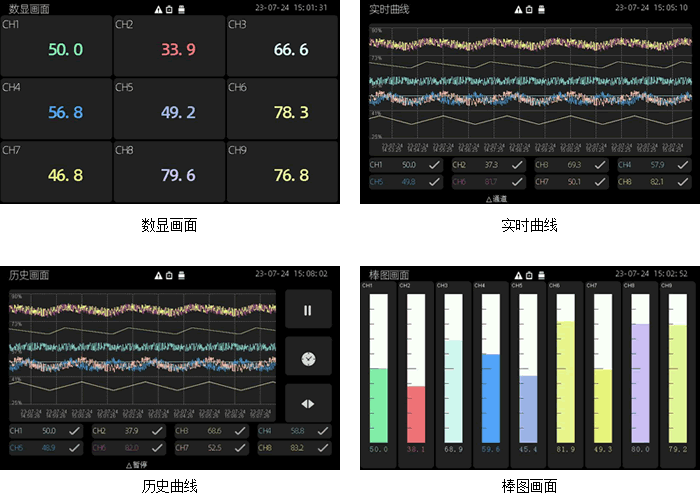

顯示畫面

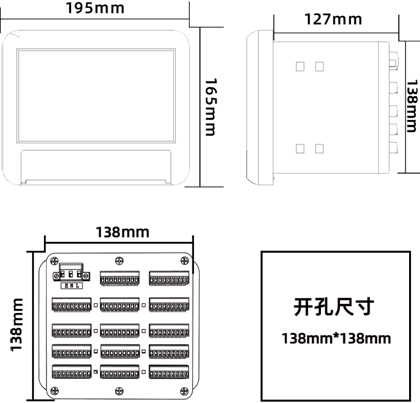

外形尺寸

可編程無紙記錄儀外形尺寸。
